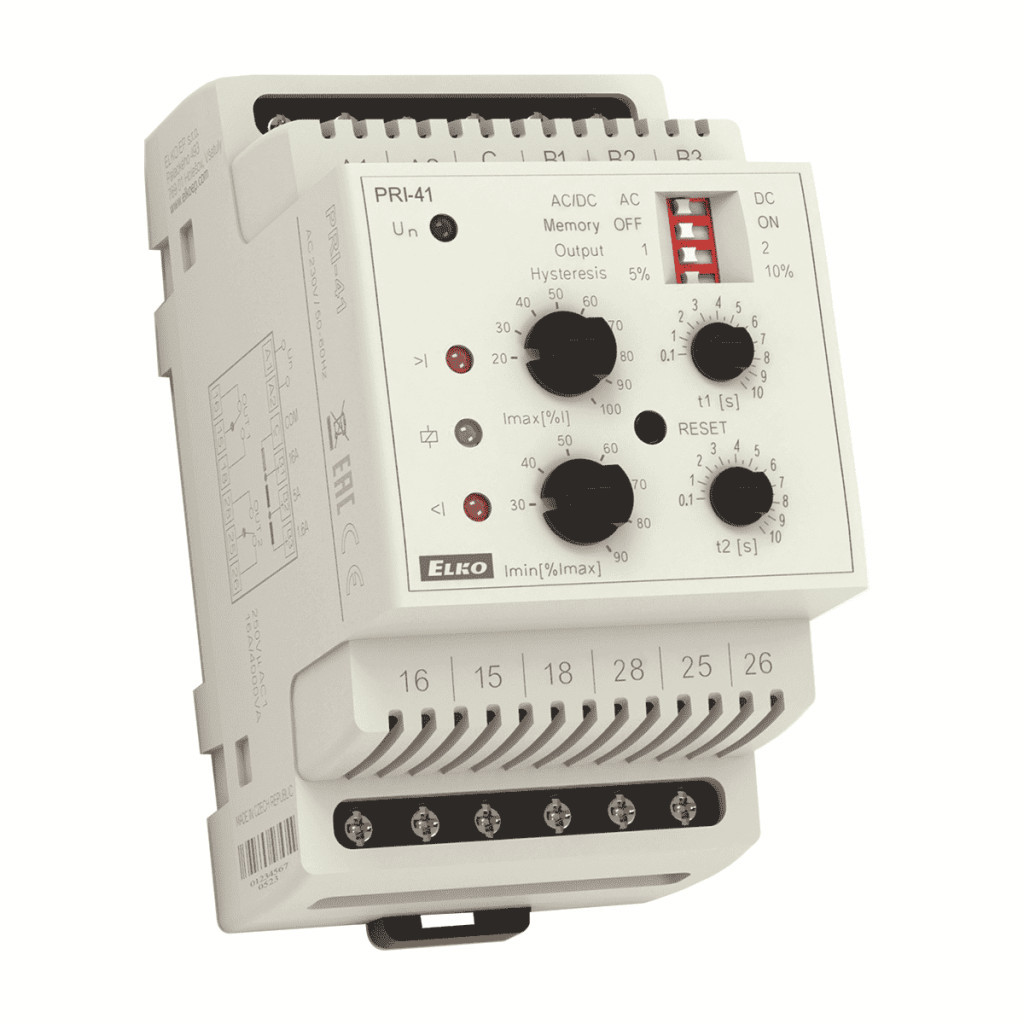

Elko EP PRI-41/230V - Áramfigyelő relé ( 4743 )

• A PRI-41 és PRI-42 típusú áramfigyelő relék túlterhelés/terhelés csökkenés (gép, motor, ...) figyelésére, fogyasztás felügyeletére, távoli berendezések ellenőrzésére (rövidzárlat, megnövelt áramfogyasztás ...) alkalmas eszközök
• Az áramfigyelő relék DC és AC áramok figyelésére egyaránt használhatók (DIP kapcsolóval választható)
• Az AC/DC 0,32 - 16 A mérési tartományt 3 részre osztva fogják át bekötéstől függően
• Az áramhatárokat két függetlenül állítható szinten figyeli (I_max, I_min)
• Az I_max szintet mindkét típusnál a bekötött áramtartomány felső határának % -ában lehet beállítani
• Az I_min szint beállítása típusfüggő (csak ebben különbözik a 41 és 42 típus):



  • PRI-41: a beállított I_max %-ában
  • PRI-42: a bekötött áramtartomány felső határának % -ában




• választható „MEMÓRIA” funkció
• választható második relé funkció (független/párhuzamos)
• állítható 0,1 - 10 s közötti késleltetés a rövid távú áramkimaradások és áramcsúcsok kiküszöbölésére minden szinthez
• a figyelt bemenetek galvanikusan le vannak választva a tápegységtől
• kimeneti érintkezők: 2x CO, 16 A/250 V AC1 - minden megfigyelt áramszintre külön relé
• 3-MODUL széles, DIN sínre szerelhető

Technikai paraméterek

• PRI-41/230V áramfigyelő relé min - max beállítással
• Tápfeszültség csatlakozók: A1 - A2
• Tápfeszültség: AC 230 V/50 - 60 Hz
• Energiafogyasztás: 2,5 W/5 VA
• Tápfeszültség tűrése: -15%; + 10%
• KImeneti érintkezők: 2x CO, 16 A/AC1 (AgNi)
• Üzemi hőmérséklet: -20 .. +55 °C
• Működési helyzet: tetszőleges
• Felszerelés: DIN sínre (EN 60715)
• Védetség: IP40 az előlap / IP20 csatlakozók felöl
• Méretek: 90 x 52 x 65 mm
• Tömeg: 250 g
